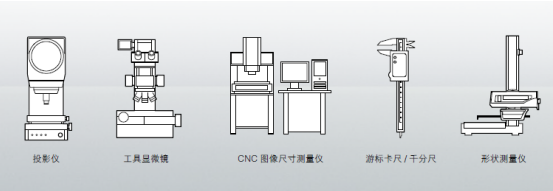

l打破传统的测量工具

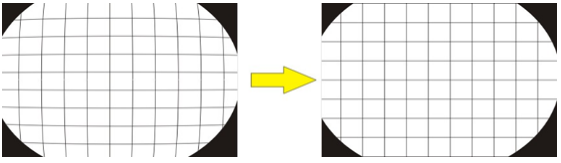

l大口徑高景深,實現全視野範圍成像清晰,無畸變;

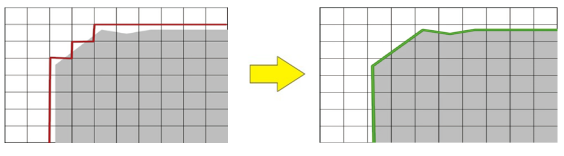

l软件采用先进的20:1亚像素图像边缘处理;
l高效的批量测量范围内一次性可测量大于20000个尺寸,100个尺寸测量时间小于1秒,大幅缩短测量时间,提高测量效率;
l精准閃測,一觸即發;
l多个工件任意摆放,自动识别,批量测量;
l高分辨率相机,采用1200万-4300万像素高分辨率数字相机;
l最小二乘法回归处理可自动祛除毛刺和异常点,对特征位置的影响降至最低
l自動圖像匹配功能,測量工件可任意擺放,無需定位夾具,無需焦點調節,無需載物台手動操作;
l可實現測量工件多個位置測量,增加測量尺寸,也不會多耗費測量時間;
l多個工件可同時一併測量,無需每個工件單次測量;
l操作簡單,可快速完成所有測量過程,並輸出測量結果;
l2秒內圖像聚焦清晰,重複聚焦一致性高,零失誤;
l測量精准,測量結果不會因人而異;
l測量過程無需平臺運動,有效防止產品位移造成的測量誤差;
l防震台設計,一體式結構,保證儀器的剛性;
l人體工程學設計,讓測量員有舒適的測量空間;
l測量結果可自動保存到主機;
型号 | KX-322CNC | KX-432CNC | KX-542CNC |
测量行程(mm) | 300×200×200 | 400×300×200 | 500×400×200 |
机台移动方式 | 自动 | 自动 | 自动 |
单视野测量范围(mm) | 86×57 | 86×57 | 86×57 |
光学镜头 | 双远心光学镜头 | 双远心光学镜头 | 双远心光学镜头 |
景深(mm) | 150 | 150 | 150 |
图像传感器(像素) | 2000万 | 2000万 | 2000万 |
平台移动测量精度(μm) | ±(2.5+L/200) | ±(2.5+L/200) | ±(2.5+L/200) |
平台未移动测量精度(μm) | ±2.0 | ±2.0 | ±2.0 |
重复性(μm) | ±2.0 | ±2.0 | ±2.0 |
光源 | 1000级程控光源 轮廓光:远心平行光 表面光:LED环形光/同轴光 | ||
图像处理 | IVT先进图像分析方法,256灰度等级,20:1亚像素处理技术 | ||
软件 | 台湾VISION | ||
最小显示单位(μm) | 0.01 | ||
外形尺寸(mm) | 970x600x1707 | 1070x700x1707 | 1153x786x1707 |
重量(KG) | 380 | 480 | 560 |
承重(KG) | 20 | ||
工作环境 | 电源:220V/50Hz 振动:<0.002mm/s,<15Hz 温度:22℃±5℃ 湿度:20~80% |
1 | 主機 | 1 | 主機 | 一體式機身及底座(自動拼接) |
2 | 相機系統 | 2000萬級高清晰相機 | ||
3 | 鏡頭 | 雙遠心大視野光學鏡頭 | ||
4 | 測量範圍 | 86*57mm(單視野) 86*57+20*15mm(双視野) | ||
5 | 測量精度 | 拼接精度3.0+L/200μm 單視野精度2.0μm | ||
6 | 馬達 | 三軸伺服馬達及驅動器 | ||
7 | 控制器 | 專用測量控制器 | ||
8 | 燈源 | 平行輪廓光+表面光(自動打光及補光) | ||
2 | 電腦系統 | 1 | 電腦 | AOC電腦 (I7-9700/16G处理器/500G/23.8寸液晶顯示器) |
3 | 軟體系統 | 1 | 基本軟體 | 台湾VISION專用測量軟體 |
备注:
① 特殊机型及软件功能可接受定制
② 可选装激光测量三维尺寸
③ 可选装双倍率+双相机
④ 可选装低角度自动升降分区光源

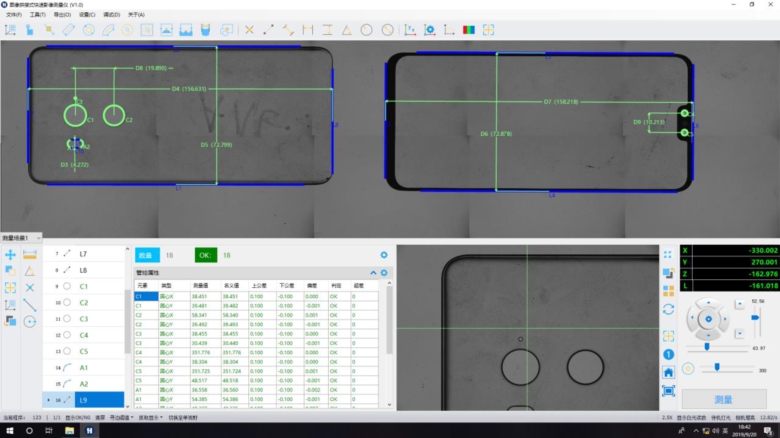

一、使用者程式:
自動匹配工件,任意放置,一鍵測量。可自動搜索匹配並調出使用者程式。可框選建立匹配、多個位置框選組合建立匹配、用測量元素建立匹配、可導入CAD建立匹配。可建立程式組,實現工件多個面翻面測量。
二、全面的測量元素:
點、最高點、線、最高線、圓(中心座標,半徑、直徑、真圓度、周長、面積,最大半徑、最小半徑)、弧、矩形(中心座標,長、寬、周長、面積)、橢圓(中心座標,長軸、短軸、周長、面積)、鍵槽(中心座標,長、寬、周長、面積)、導入CAD輪廓掃描比對、輪廓PV、面積對比、圓柱直徑、密封圈(通過周長計算半徑、密封圈最大半徑、最小半徑、厚度)、測量結果再計算(最大值、最小值、平均值、求和)、二維碼識別、條碼識別。
三、標注:
距離、X距離、Y距離、半徑、直徑、角度;
四、形狀誤差評定:
直線度、圓度。
五、位置誤差評定:
平行度、垂直度、對稱度、同心度、位置度。
六、坐標系轉換
笛卡爾座標(X,Y)與極座標(R,θ)可方便選擇。可即時轉換測量值的基本單位mm、inch、mil,座標平移、座標旋轉,建立工件坐標系。
七、測數據
可以自訂EXCEL範本,可以指定輸出儲存格。軟體自帶CPK範本,可以計算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk
八、其他
1、軟體語言:多國語言可選,語言包開放,可定義翻譯修改
2、圖像和繪圖區共用,所見即所得,可自訂:顏色、線寬、字體大小、背景顏色
3、對焦輔助、燈光協助工具,減少人為誤差
4、合格/不合格(OK/NG),並報警提示,可語音輸出:OK、NG
5、可快速掃描輪廓,並匯出到CAD
6、可選配IO卡,外觸發測量並OK NG 信號輸出
九、特殊定制功能:客制化輸出報表、SPC資料分析功能、圖像掃碼功能

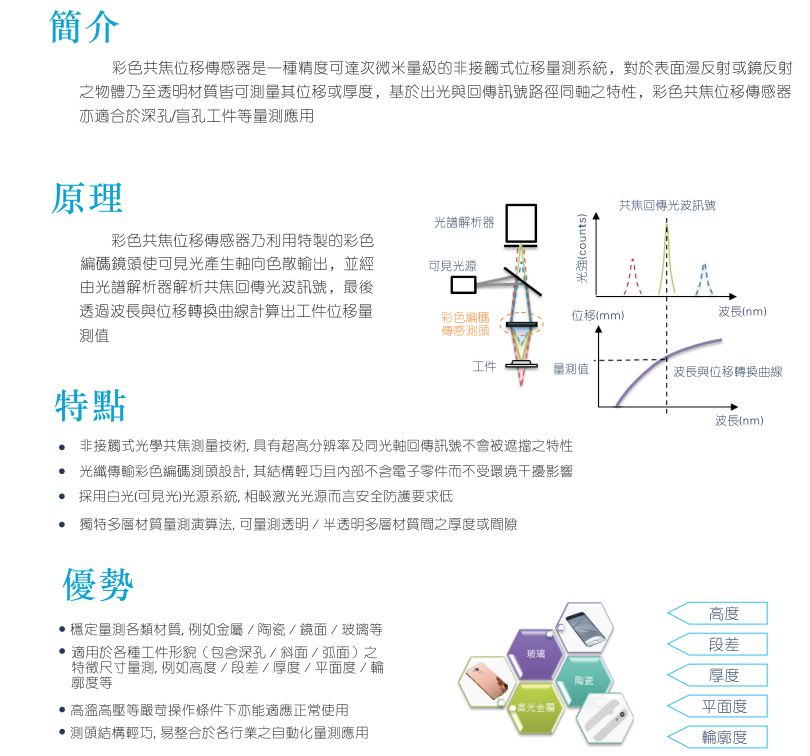

十、彩色共聚焦測量位移感測器及模組可測量平面度、臺階高度及盲孔的深度,精度可達3.0μm

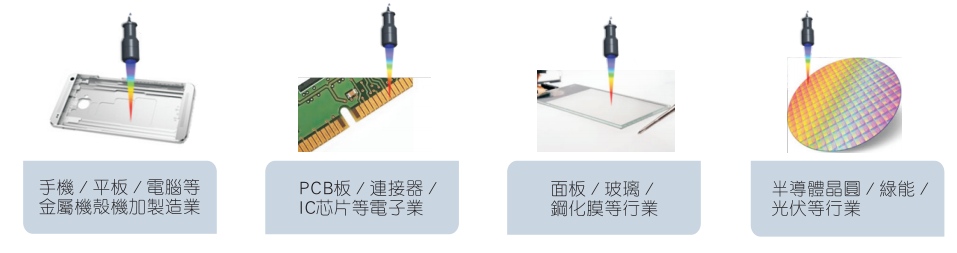

應用實例
1 | 主機 | 1 | 主機 | 一體式機身及底座(自動拼接) |
2 | 相機系統 | 2000萬級高清晰相機 | ||
3 | 鏡頭 | 雙遠心大視野光學鏡頭 | ||
4 | 測量範圍 | 86*57mm(單視野) 86*57+20*15mm(双視野) | ||
5 | 測量精度 | 拼接精度3.0+L/200μm 單視野精度2.0μm | ||
6 | 馬達 | 三軸伺服馬達及驅動器 | ||
7 | 控制器 | 台湾專用測量控制器 | ||
8 | 燈源 | 平行輪廓光+表面光(自動打光及補光) | ||
2 | 電腦系統 | 1 | 電腦 | AOC電腦 (I7-9700/16G处理器/500G/23.8寸液晶顯示器) |
3 | 軟體系統 | 1 | 基本軟體 | 台湾VISION專用測量軟體 |
